Enchentes no Rio Grande do Sul: a importância da sondagem mista e da investigação geotécnica na reconstrução
As enchentes que atingiram o Rio Grande do Sul provocaram um dos maiores desafios de infraestrutura já enfrentados pelo estado. Rodovias foram interrompidas, pontes foram destruídas, encostas deslizaram e inúmeras áreas precisaram passar por obras de recuperação e reconstrução.
Na Serra Gaúcha, os impactos foram particularmente severos. Municípios como Gramado, Canela, Nova Petrópolis, Caxias do Sul, São Marcos, Bento Gonçalves, Veranópolis, Garibaldi, Farroupilha, Flores da Cunha, Carlos Barbosa e Cotiporã registraram deslizamentos, erosões, rupturas de taludes e danos em estradas e estruturas.
Para reconstruir essas áreas com segurança, entretanto, não basta observar os danos na superfície.
É preciso entender o que aconteceu no subsolo.
Nesse contexto, a investigação geotécnica e a sondagem mista assumem papel fundamental para projetos de fundações, contenções, rodovias, pontes e outras obras de infraestrutura.
A Fontana Engenharia atua nesse cenário realizando sondagem SPT, sondagem rotativa e sondagem mista no Rio Grande do Sul, incluindo trabalhos executados em importantes obras e áreas afetadas pelas enchentes na Serra Gaúcha.
Como as enchentes podem alterar as condições do solo?
Grandes volumes de chuva podem modificar significativamente as condições geotécnicas de um terreno.
A infiltração de água aumenta a saturação do solo e pode elevar a pressão da água nos poros. Dependendo das características geológicas e geomorfológicas da região, isso pode reduzir a resistência de determinados materiais e contribuir para processos de instabilidade.
Entre as ocorrências que podem surgir ou ser agravadas estão:
- deslizamentos de terra;
- escorregamentos de encostas;
- erosões;
- rupturas de taludes;
- trincas e movimentações do terreno;
- erosão das margens de rios;
- socavamento próximo a fundações;
- comprometimento de pontes;
- danos em rodovias e acessos;
- instabilidade de muros de contenção.
Por isso, depois de um evento extremo, uma área aparentemente recuperada pode apresentar condições geotécnicas diferentes das existentes antes das chuvas.
Investigar o solo é uma etapa importante para entender essas condições antes da reconstrução.
A importância da investigação geotécnica na reconstrução do Rio Grande do Sul
A investigação geotécnica permite conhecer as características do terreno antes da execução de uma obra ou da recuperação de uma estrutura existente.
Entre os métodos utilizados está a sondagem SPT (Standard Penetration Test), que fornece informações sobre as camadas do subsolo, resistência à penetração e ocorrência de água.
Em determinados terrenos, entretanto, a investigação à percussão pode encontrar materiais nos quais não é possível prosseguir adequadamente.
É nesse momento que a sondagem rotativa pode complementar a investigação.
A sondagem mista combina a sondagem SPT com a sondagem rotativa, permitindo investigar o terreno desde as camadas de solo até materiais de maior resistência e eventuais formações rochosas.
Esse tipo de investigação é especialmente importante em obras de infraestrutura, pontes, rodovias, contenções e terrenos com condições geotécnicas mais complexas.
Conheça o serviço de sondagem mista da Fontana Engenharia
Os impactos das enchentes nas rodovias da Serra Gaúcha
As rodovias da Serra Gaúcha estão entre os exemplos mais evidentes da dimensão dos danos provocados pelas chuvas. Um estudo do Cemaden sobre os deslizamentos no RS, registra 15.087 deslizamentos em 130 municípios.
A BR-116 e a BR-470 tiveram diversos pontos afetados por deslizamentos, quedas de barreiras, erosões, fissuras e destruição de trechos da infraestrutura. Em determinados locais, o problema ultrapassou o pavimento e atingiu diretamente o terreno, as encostas e as estruturas existentes.
Diante dos bloqueios nas rodovias afetadas pelas chuvas o DNIT atuou fortemente em diversas ações emergenciais para reestabelecer o o tráfego ao longo do período.

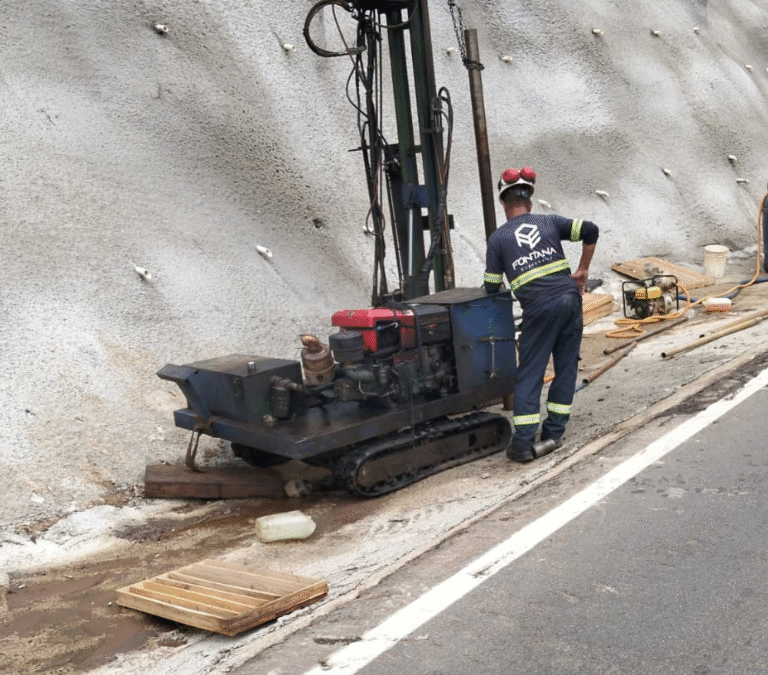

A Fontana Engenharia realizou sondagens mistas — sondagem SPT complementada por sondagem rotativa — em diferentes pontos dessas obras e regiões afetadas, contribuindo com informações sobre as condições do subsolo para os projetos de engenharia.
Case Fontana Engenharia: mais de um ano de sondagens na BR-470 em Veranópolis
Um dos trabalhos de maior relevância realizados pela Fontana Engenharia após os eventos extremos no Rio Grande do Sul ocorreu na BR-470, na região de Veranópolis e da Serra das Antas.
A região sofreu danos de grandes proporções durante as enchentes, com inúmeros deslizamentos, quedas de barreiras, erosões e pontos em que a própria infraestrutura da rodovia foi comprometida.
Nesse cenário, a Fontana Engenharia atuou diretamente na investigação do subsolo.
A equipe da Fontana permaneceu por mais de um ano realizando sondagens em mais de 50 pontos de deslizamento ao longo da BR-470, em Veranópolis.
Os trabalhos envolveram sondagem mista, com sondagem SPT complementada por sondagem rotativa, permitindo investigar as diferentes camadas do terreno e avançar a investigação quando eram encontrados materiais de maior resistência ou rocha.
A atuação em dezenas de pontos distintos também evidencia uma característica importante das obras de recuperação de rodovias após eventos extremos: cada ocorrência de deslizamento pode apresentar condições geotécnicas diferentes e, por isso, precisa ser investigada individualmente.
Além dos pontos de deslizamento, a Fontana Engenharia também realizou sondagem mista na região da Ponte Ernesto Dornelles, uma das estruturas de grande importância para a ligação rodoviária da região.
A experiência acumulada nesses trabalhos proporcionou à equipe contato direto com diferentes condições de solo, materiais, profundidades e situações de instabilidade encontradas ao longo da BR-470.
Uma atuação de longo prazo em uma das regiões mais afetadas
Mais de um ano de atuação em campo e mais de 50 pontos de deslizamento investigados demonstram a dimensão do trabalho realizado.
Em uma região marcada por encostas íngremes, grandes volumes de chuva e movimentações de massa, a investigação geotécnica é essencial para fornecer informações aos projetos de recuperação, estabilização e reconstrução da infraestrutura.
O trabalho realizado pela Fontana na BR-470 reforça sua experiência em sondagem mista, investigação geotécnica, rodovias, contenções e áreas afetadas por deslizamentos no Rio Grande do Sul.
Case Fontana Engenharia: sondagem mista na BR-116 entre Nova Petrópolis e Caxias do Sul
Um dos principais exemplos está na BR-116, entre Nova Petrópolis e Caxias do Sul.
O trecho foi fortemente afetado pelas chuvas de 2024, incluindo ocorrências relacionadas a encostas, movimentações de solo e à ponte sobre o Rio Caí.
É necessário conhecer as condições do terreno, das margens e das camadas do subsolo que receberão as novas estruturas.
A Fontana Engenharia realizou sondagem mista no local, combinando sondagem SPT e sondagem rotativa para complementar a investigação do subsolo.
Esse tipo de investigação fornece informações importantes para os profissionais responsáveis pelos projetos de fundações e demais soluções geotécnicas.
Case Fontana Engenharia: sondagem mista na BR-116 entre Caxias do Sul e São Marcos
Outro trecho de grande relevância é a BR-116 entre Caxias do Sul e São Marcos.
Durante o período das fortes chuvas, a região registrou fissuras, deslizamentos e bloqueios provocados pelas condições extremas.
Em determinados pontos, a movimentação do terreno afetou diretamente a rodovia, exigindo intervenções para recuperação da infraestrutura.
A Fontana Engenharia também realizou sondagem mista nesse trecho, com sondagem SPT complementada por sondagem rotativa, investigando as condições do subsolo.
Em situações como essa, conhecer as diferentes camadas do terreno é fundamental para que os responsáveis pelo projeto possam avaliar as soluções adequadas para a recuperação da rodovia.
Queda de pontes no Rio Grande do Sul: a importância da investigação do terreno
As enchentes também deixaram uma marca evidente na infraestrutura do Rio Grande do Sul: a destruição de pontes.
Em diferentes regiões, estruturas foram danificadas ou completamente levadas pelas águas.
Esses acontecimentos mostram que, em determinadas condições, os problemas não estão restritos à estrutura da ponte.
A água pode provocar erosão das margens, alteração do leito, socavamento e perda de material ao redor das fundações.
Por isso, a investigação do terreno é uma etapa importante tanto na construção de novas pontes quanto na reconstrução de estruturas danificadas.
A Fontana Engenharia possui experiência em sondagem mista para obras de infraestrutura e áreas destinadas à implantação de pontes, incluindo trabalhos realizados em diferentes regiões afetadas por eventos extremos.
Case Fontana Engenharia: ponte entre Cotiporã e Bento Gonçalves
Um dos cases mais importantes está na região de Cotiporã e Bento Gonçalves, na área da ponte sobre o Rio das Antas.
A reconstrução de uma ponte em uma região como essa envolve desafios que vão além do projeto estrutural.
É necessário compreender as características das margens, as condições do terreno e as camadas de solo que receberão as fundações.
A Fontana Engenharia realizou sondagem mista na região da ponte entre Cotiporã e Bento Gonçalves, com sondagem SPT complementada por sondagem rotativa.
A investigação forneceu informações sobre as condições do subsolo para subsidiar as soluções de engenharia desenvolvidas para a área.
Case Fontana Engenharia: sondagem mista em Lagoão e Gramado Xavier
Outro trabalho realizado pela Fontana Engenharia está na região de Lagoão e Gramado Xavier.
A região também sofreu com a destruição de uma ponte durante um evento de enchente, demonstrando que os problemas relacionados à infraestrutura e às condições do terreno não se restringem à Serra Gaúcha.
A reconstrução de estruturas desse tipo exige uma avaliação cuidadosa das condições do terreno e das características geotécnicas da área.
A Fontana Engenharia realizou sondagem mista na região de Lagoão e Gramado Xavier, combinando sondagem SPT e sondagem rotativa para complementar a investigação do subsolo.
O trabalho reforça uma questão fundamental: uma ponte pode ser reconstruída, mas sua segurança depende também das condições do terreno onde suas fundações serão implantadas.
Case Fontana Engenharia: sondagem mista em Gramado e Canela
Gramado e Canela também foram fortemente afetadas pelos eventos climáticos extremos.
A combinação entre relevo acidentado, chuvas intensas e ocupação urbana torna a investigação do subsolo especialmente importante em determinadas áreas.
Além dos problemas relacionados à infraestrutura, as chuvas podem aumentar a preocupação com:
- estabilidade de encostas;
- contenções;
- fundações;
- drenagem;
- movimentações do terreno;
- erosões;
- cortes e aterros.
A Fontana Engenharia realizou sondagens mistas em Gramado e Canela, combinando sondagem SPT com sondagem rotativa para complementar a investigação do subsolo.
A experiência em terrenos da Serra Gaúcha permite atender diferentes tipos de obras e condições geotécnicas.
Por que fazer sondagem antes de reconstruir?
A sondagem permite transformar aquilo que muitas vezes é uma grande incerteza — o que existe abaixo da superfície — em informações técnicas que podem ser utilizadas no projeto.
Entre as informações obtidas durante uma investigação estão:
Perfil do subsolo
Identificação e sequência das diferentes camadas encontradas durante a perfuração.
Resistência do solo
Avaliação da resistência à penetração por meio do ensaio SPT.
Ocorrência de água
Identificação do nível d’água durante a execução da investigação, quando encontrado.
Materiais de maior resistência
A sondagem rotativa permite complementar a investigação quando são encontrados materiais que não podem ser atravessados adequadamente pela sondagem à percussão.
Condições para o projeto
Os resultados da investigação fornecem dados que podem ser utilizados pelos profissionais responsáveis pelos projetos de fundações, contenções e estruturas.
Em obras de recuperação, essas informações podem ser ainda mais importantes quando o terreno passou por um evento extremo.
O que é sondagem mista?
A sondagem mista é um método de investigação geotécnica que combina diferentes técnicas para acompanhar o perfil do subsolo.
Na prática, a investigação pode começar com a sondagem SPT nas camadas de solo e ser complementada pela sondagem rotativa quando são encontrados materiais de maior resistência ou rocha.
Essa combinação permite ampliar a investigação e obter informações sobre diferentes materiais encontrados em profundidade.
A sondagem mista pode ser indicada em obras que apresentam condições geotécnicas mais complexas, como:
- pontes;
- rodovias;
- viadutos;
- contenções;
- fundações de estruturas de maior porte;
- obras industriais;
- áreas com ocorrência de rocha;
- terrenos sujeitos a movimentações.
Saiba mais sobre sondagem mista, SPT e sondagem rotativa
Sondagem SPT, rotativa e mista no Rio Grande do Sul
A escolha do método de investigação deve considerar as características do terreno, o tipo de obra e os objetivos do projeto.
A sondagem SPT é amplamente utilizada para investigação das camadas de solo e avaliação da resistência à penetração.
A sondagem rotativa permite avançar a investigação em materiais de maior resistência e formações rochosas.
Já a sondagem mista, combinando SPT e rotativa, permite complementar a investigação quando o perfil encontrado exige diferentes métodos de perfuração.
A Fontana Engenharia atua com esses métodos em diferentes regiões do Rio Grande do Sul, incluindo Porto Alegre, Gramado, Canela, Caxias do Sul, Nova Petrópolis, São Marcos, Bento Gonçalves, Veranópolis, Cotiporã, Farroupilha, Garibaldi, Carlos Barbosa, Flores da Cunha, Lagoão e outras localidades.
A atuação em diferentes municípios permite atender desde obras residenciais e comerciais até projetos de infraestrutura, fundações e contenções.
Investigação geotécnica para pontes, rodovias e contenções
A experiência adquirida em áreas afetadas pelas enchentes demonstra que a investigação geotécnica possui aplicações muito além das obras residenciais.
A sondagem pode ser necessária em projetos de:
- pontes;
- viadutos;
- rodovias;
- contenções;
- edificações;
- obras industriais;
- loteamentos;
- muros de arrimo;
- recuperação de áreas afetadas por deslizamentos;
- infraestrutura urbana.
Em cada situação, o programa de investigação deve ser definido de acordo com as características da obra e as condições do terreno.
Reconstruir com segurança começa pelo conhecimento do terreno
Os eventos extremos que atingiram o Rio Grande do Sul demonstraram a importância de considerar o comportamento do terreno no planejamento e na reconstrução da infraestrutura.
Os casos da BR-116, BR-470, Cotiporã, Bento Gonçalves, Veranópolis, Lagoão, Gramado, Canela e outras regiões mostram diferentes formas pelas quais chuvas intensas podem afetar o solo e as estruturas.
Rodovias podem sofrer rupturas.
Encostas podem deslizar.
Margens de rios podem sofrer erosão.
Pontes podem ter suas fundações comprometidas ou ser completamente destruídas.
Diante desse cenário, a investigação geotécnica fornece informações fundamentais para que engenheiros e projetistas possam desenvolver soluções compatíveis com as condições reais do terreno.
Antes de reconstruir uma estrutura, é preciso entender o terreno que irá sustentá-la.
Fontana Engenharia: sondagem mista no Rio Grande do Sul
A Fontana Engenharia atua com investigação geotécnica em diferentes regiões do Rio Grande do Sul, realizando sondagem SPT, sondagem rotativa e sondagem mista.
A empresa possui experiência em investigações para edificações, fundações, contenções, rodovias, pontes e obras de infraestrutura.
Na Serra Gaúcha e em outras regiões do estado, a Fontana já realizou sondagens mistas — SPT complementada por sondagem rotativa — em obras e áreas de infraestrutura, incluindo os cases apresentados neste artigo.
A empresa atua em municípios como Gramado, Canela, Caxias do Sul, Nova Petrópolis, São Marcos, Bento Gonçalves, Veranópolis, Cotiporã, Farroupilha, Garibaldi, Carlos Barbosa e Flores da Cunha, além de Porto Alegre, Lagoão e outras localidades do Rio Grande do Sul.
Essa experiência permite atender projetos com diferentes características de terreno e níveis de complexidade.
